Устройство элемента "НЕ" (инвертора)


Как устроен элемент "НЕ"? На этот вопрос нельзя ответить однозначно. В зависимости от имеющейся у нас элементарной базы, конечная реализация варьируется в очень широких пределах.

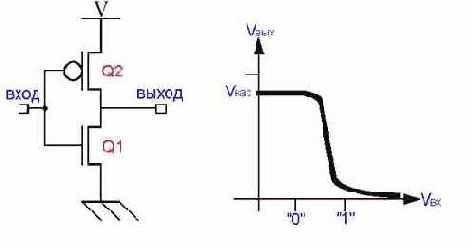

Ниже в качестве примера приведена принципиальная схема простейшего инвертора, сконструированного из двух последовательно соединенных комплементарых /* взаимно дополняемых */ CMOS-транзисторов – p- и n- канального (см. рис. 0х004).

Если на затворы подается нулевой уровень, то открывается только p-канал, а n-канал остается разомкнутым. В результате, на выходе мы имеем питающее напряжение (т.е. высокий уровень). Напротив, если на затворы подается высокий уровень, размыкается n-канал, а p-канал – замыкается. Выход оказывается закорочен на массу и на нем устанавливается нулевое напряжение (т.е. низкий уровень).

Рисунок 3 0х004 Устройство элемента НЕ (инвертора)
