EDO-DRAM (Extended Data Out) память с усовершенствованным выходом
Изобретение FPM-DRAM не решило проблему производительности, но дало короткую передышку – ведь тактовые частоты микропроцессоров не стояли на месте, а стремительно росли, вплотную приближаясь к рубежу в 200 МГц. Рынок требовал качественного нового решения, а не изнуряющей борьбы за каждую наносекунду. Инженеров вновь отправили к чертежным доскам, где (году эдак в 1996) их осенила очередная гениальная идея. Если оснастить микросхему специальным триггером-защелкой, удерживающим линии данных после исчезновения сигнала CAS, станет возможным дезактивировать CAS до окончания чтения данных, подготавливая в это время микросхему к приему номера следующего столбца.
Взгляните на диаграмму рис. 0х23: видите, у FPM низкое состояние CAS удерживается вплоть до окончания считывания данных, затем CAS дезактивируется, выдерживается небольшая пауза на перезарядку внутренних цепей, и только после этого на адресную шину подается номер колонки следующей ячейки. В новом типе памяти, получившем название EDO?DRAM (Extend Data Output – память с усовершенствованным выходом), напротив, CAS дезактивируется в процессе чтения данных параллельно с перезарядкой внутренних цепей, благодаря чему номер следующего столбца может подаваться до завершения считывания линий данных. Продолжительность рабочего цикла EDO-DRAM (в зависимости от качества микросхемы) составляла 30-, 25- и 20 нс., что соответствовало всего двум тактам в 66 МГц системе. Совершенствование производственных технологий сократило и полное время доступа. На частоте 66 МГц формула лучших микросхем выглядела так: 5?2?x?x. Простой расчет позволяет установить, что пиковый прирост производительности составил около 30%, однако, во многих компьютерных журналах тех лет фигурировала совершенно немыслимая цифра 50%, – якобы настолько увеличивалась скорость компьютера при переходе с FPM на EDO. Это могло быть лишь при сравнении худшей FMP- с самой "крутой" EDO-памятью, т.е. фактически сравнивались не технологии, а старые и новые микросхемы.

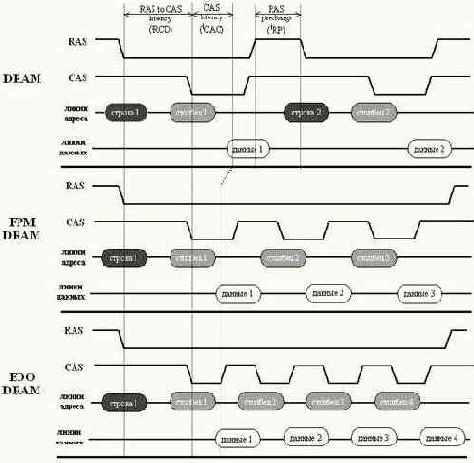

Рисунок 7 0x23 Временная диаграмма, иллюстрирующая работу некоторых типов памяти
